Полнофункциональные устройства серии УМЗ
Полнофункциональные устройства УМЗ являются современными цифровыми устройствами защиты, управления и противоаварийной автоматики и представляют собой комбинированные многофункциональные приборы, объединяющие различные виды токовых защит, защиты по напряжению питания, функции контроля, мониторинга, накопления статистических данных о работе электроустановок, функции автоматики, местного и/или дистанционного управления.
Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 230/400 В.
Устройство УМЗ изготавливается нескольких модификаций и номиналов, отличающихся друг от друга набором функций и рабочим диапазоном фазных токов.
Условное обозначение устройства:
УМЗ-Х-N Z (исп. D),
где Х – модификация устройства,
N – номинал устройства (10, 50, 250, 1250),
Z – степень защиты, обеспечиваемая корпусом устройства (IP30 либо IP65),
D – номер исполнения (определяет набор дополнительных интерфейсов и функций).
Номинал устройства УМЗ рекомендуем выбирать согласно таблице:
| Номинал устройства | Рабочий диапазон фазных токов, А | Рекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВт | Диапазон контролируемых фазных токов, А | Разрешение, А |
| УМЗ-10 | 1..10 | 0,3..3,2 | 0,15..75 | 0,05 |
| УМЗ-50 | 5..50 | 2,2..22 | 0,6..375 | 0,1 |
| УМЗ-250 | 25..250 | 11..110 | 3..1875 | 1 |
| УМЗ-1250 | 125..1250 | 64..640 | 15..9375 | 5 |
Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы диапазона контролируемых токов на 20%.
Модификацию устройства УМЗ рекомендуем выбирать в зависимости от необходимых дополнительных функций согласно таблице:
| Обозначение модификации устройства | |
| Дополнительные функции | |
| С | - |
| Э | Учет энергопотребления и мощности |
| Р | Автономная регистрация измерений |
| П | Управление пускателем и автоматический повторный пуск |
| Н | Управлением двигателем станка-качалки и автоматическое включение/отключение двигателя по расписанию |
Выпускаются следующие модификации устройств: С, Э, Р, П, Н, ЭР, ПЭ, ПР, ПЭР, НЭ, НР, НЭР, НП, НПЭ, НПР, НПЭР. Более подробное описание функций приведено в каталоге продукции.
Варианты серийно выпускаемых исполнений полнофункциональных устройств УМЗ с дополнительными опциями:
| Номер исполнения | Описание |
| 1 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP65. |

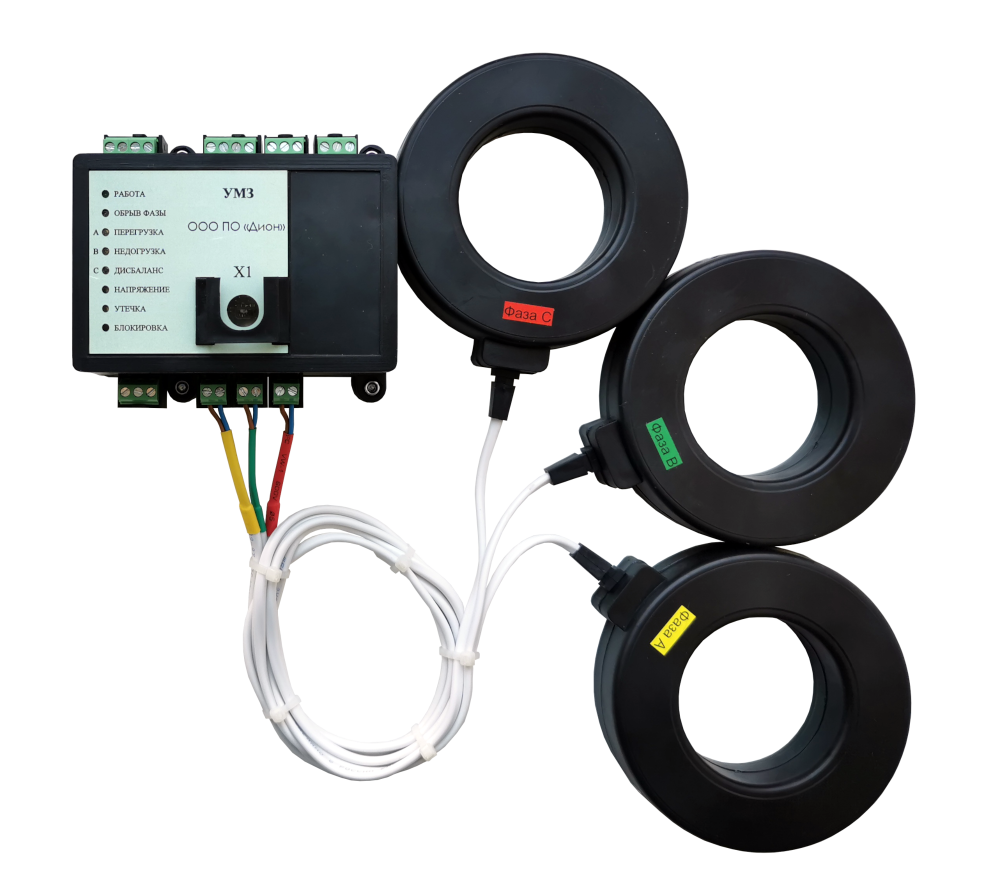

| 3 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP30. |
| 4 | УМЗ в корпусе со степенью защиты IP65 с входом питания устройства отдельным от цепи измерения напряжения. |
| 5 | УМЗ в корпусе со степенью защиты IP30. Дополнительный вход для фиксации в энергонезависимой памяти состояния внешнего реле. Звуковая сигнализация блокировки предпускового контроля снижения сопротивления изоляции. Функции «П» недоступны для заказа в этом исполнении. |
| 6 | УМЗ в корпусе со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485. |
| 7 | УМЗ в корпусе со степенью защиты IP30 со встроенным двухканальным интерфейсом RS-485. |
| 8 | УМЗ в корпусе со степенью IP30 со встроенным одноканальным интерфейсом Ethernet. |

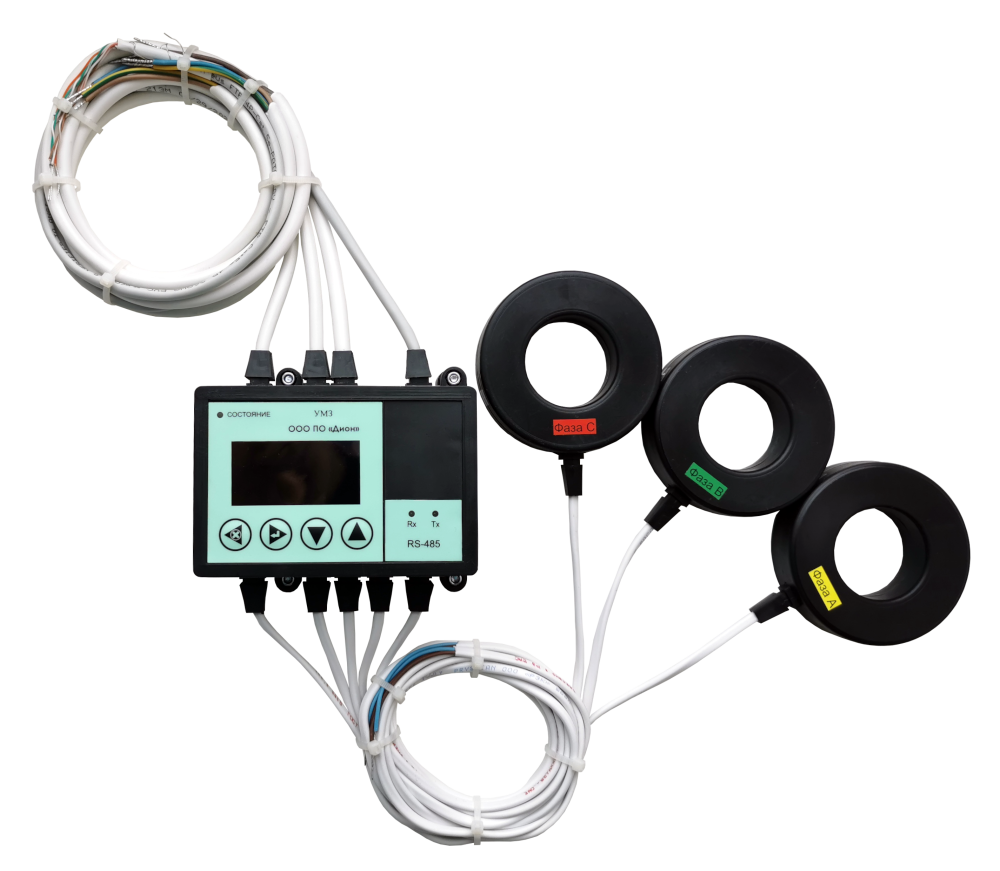

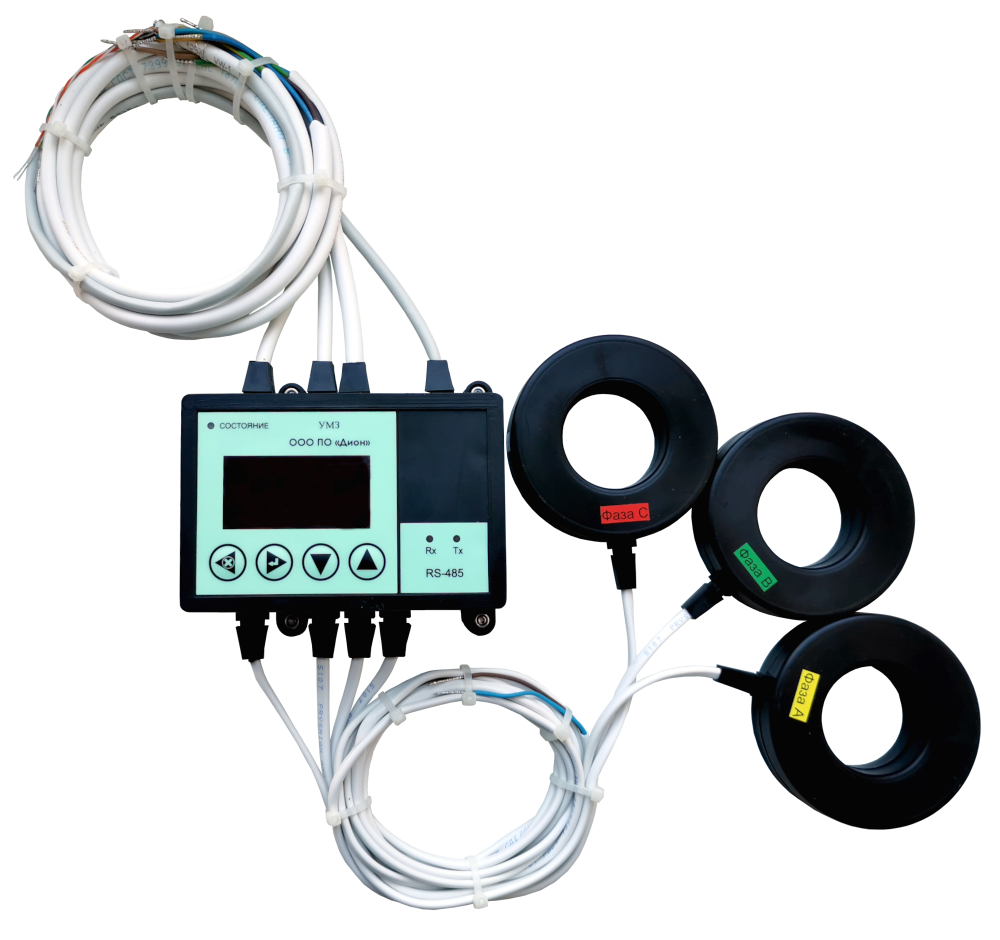

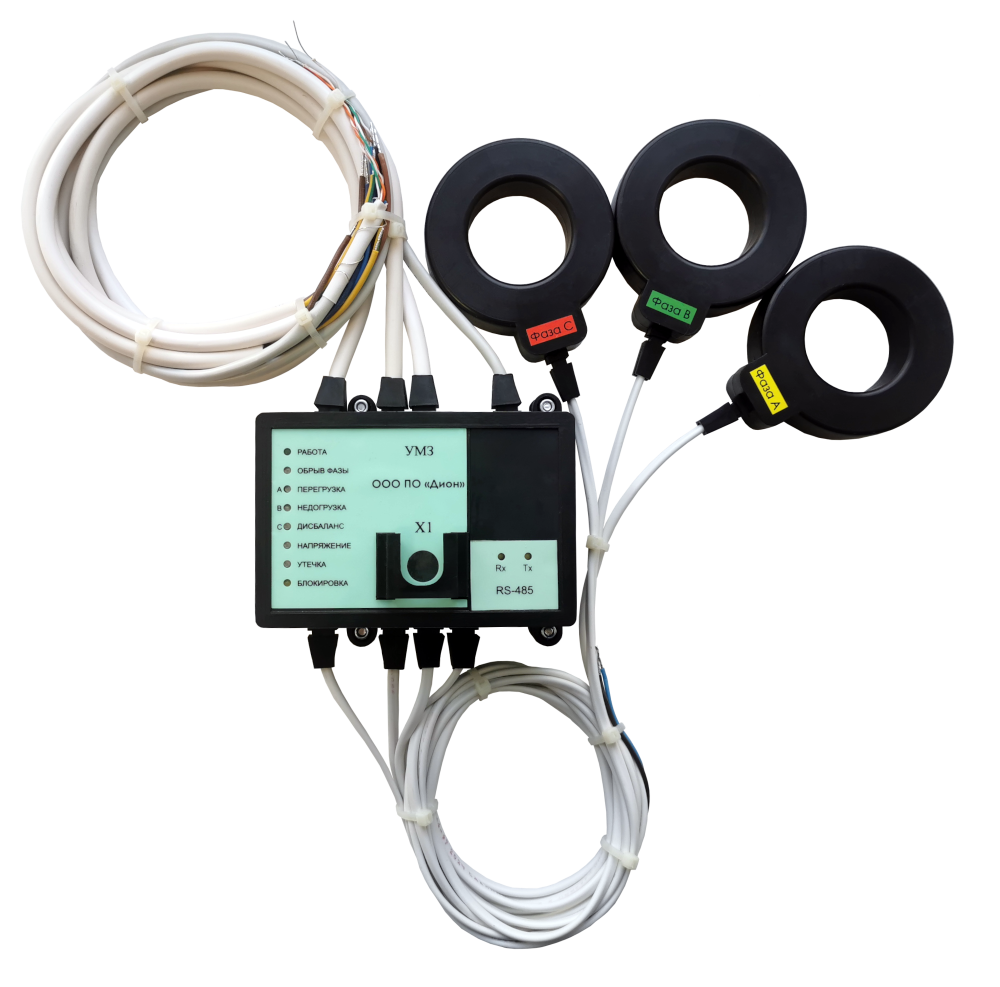

| 9 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. |
| 11 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. |
| 12 | УМЗ в корпусе со степенью защиты IP65 с дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А». |
| 13 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом Ethernet. |
| 14 | УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485. |
| 15 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Без интерфейса IRDA. Без встроенных интерфейсов. Функции «Р» недоступны для заказа в данном исполнении. |
| 17 | УМЗ в корпусе со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485. Дополнительный вход для фиксации в энергонезависимой памяти состояния внешнего реле. Звуковая сигнализация блокировки предпускового контроля снижения сопротивления изоляции. Функции «П» недоступны для заказа в этом исполнении. |
| 18 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. |
| 19 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным интерфейсом RS-485. Без интерфейса IRDA. |
| 20 | УМЗ в корпусе со степенью защиты IP65 с входом питания устройства отдельным от цепи измерения напряжения. Кабели датчиков тока с разъемами. Отключен контроль снижения напряжения перед пуском. |
| 21 | УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 22 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным интерфейсом Ethernet. Без интерфейса IRDA. |
| 23 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели, встроенным одноканальным интерфейсом RS-485 и дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А». Без интерфейса IRDA. |
| 24 | УМЗ в корпусе со степенью защиты IP65 со встроенным интерфейсом Ethernet. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 25 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. |
| 26 | УМЗ в корпусе со степенью защиты IP30 с входом питания устройства отдельным от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении |
| 27 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. |
| 29 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели со встроенным одноканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Без интерфейса IRDA. Функции «П» недоступны для заказа в этом исполнении. |
| 30 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485 и дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А». |
| 31 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 32 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. Четыре дискретных входа с возможностью задания выполняемой функции. |
| 33 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 34 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. |
| 37 | УМЗ в корпусе степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Дополнительный выход 4-20 мА, на который выводится измеренный ток фазы A. Функции «П» недоступны для заказа в этом исполнении. |
| 39 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. |
| 40 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP65. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. |
| 41 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. |
| 42 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP65. Кабели датчиков тока с разъемами. |
| 43 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Дополнительный выход 4-20 мА для вывода текущего значения тока фазы «А». Без интерфейса IRDA. Функции «Р» недоступны для заказа в этом исполнении. |
| 44 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Дополнительный выход 4-20 мА для вывода текущего значения тока фазы «А». Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Без интерфейса IRDA. |
| 45 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. Без интерфейса IRDA. |
| 48 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Четыре дискретных входа с возможностью задания выполняемой функции. Вход питания на номинальное напряжение 110-230 В отдельный от цепи измерения напряжения. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. Отсутствует вход «ВХ1». Функции «П» недоступны для заказа в этом исполнении. Без интерфейса IRDA. |
| 49 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным интерфейсом Ethernet. Без интерфейса IRDA. |
| 53 | УМЗ в корпусе со степенью защиты IP30 с OLED индикатором и кнопками на лицевой панели со встроенным одноканальным интерфейсом RS-485, разъем USB на передней панели, 4 входа 4-20 мА, 4 дискретных входа. Вход питания отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа. Без интерфейса IRDA. |
| 54 | УМЗ в корпусе со степенью защиты IP30 с OLED индикатором и кнопками на лицевой панели, со встроенным интерфейсом Ethernet, 8 дискретных входов. Вход питания отдельный от цепи измерения напряжения. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. Включение электродвигателя при помощи реле "КЛЮЧ". Дополнительное реле сигнализации. Функции «П» недоступны для заказа. Без интерфейса IRDA. |
| 56 | УМЗ в корпусе со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485 и дополнительным входом внешнего питания. Функции «П» недоступны для заказа. |
| 57 | УМЗ в корпусе со степенью защиты IP30 с OLED индикатором и кнопками на лицевой панели, со встроенным одноканальным интерфейсом RS-485. Разъем интерфейса USB на передней панели. Встроенный выход 4-20 мА на который выводится измеренный ток фазы A. Устройство без интерфейса IRDA. |
| 58 | УМЗ в корпусе со степенью защиты IP30 с разъемом интерфейса USB на лицевой панели, со встроенным одноканальным интерфейсом RS-485. Встроенный выход 4-20 мА на который выводится измеренный ток фазы A. |
| 60 | УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485. Вход питания на номинальное напряжение 110-230 В отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа. |
| 61 | УМЗ в корпусе со степенью защиты IP30 со встроенным выходом 4-20 мА, на который выводится измеренный ток фазы A. |
| 62 | УМЗ в корпусе со степенью защиты IP30. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. |
| 63 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. |
| 64 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. Без интерфейса IRDA. |
| 66 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Степень защиты корпуса передней панели - IP65. Четыре дискретных входа с возможностью задания выполняемой функции. Вход питания на номинальное напряжение 110-230 В отдельный от цепи измерения напряжения. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. Отсутствует вход «ВХ1». Функции «П» недоступны для заказа в этом исполнении. Без интерфейса IRDA. |
| 101 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP65. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 103 | Полнофункциональные устройства УМЗ в корпусе со степенью защиты IP30. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 106 | УМЗ в корпусе со степенью защиты IP30 со встроенным одноканальным интерфейсом RS-485. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 108 | УМЗ в корпусе со степенью IP30 со встроенным интерфейсом Ethernet. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 109 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 111 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 113 | УМЗ в корпусе со степенью защиты IP65 со встроенным интерфейсом Ethernet. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 115 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Без интерфейса IRDA. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 118 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. Встроенный интерфейс Bluetooth. |
| 121 | УМЗ в корпусе со степенью защиты IP65 со встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. Функции «П» недоступны для заказа в этом исполнении. |
| 122 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным интерфейсом Ethernet. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 123 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели, встроенным одноканальным интерфейсом RS-485 и дополнительным выходом 4-20 мА для вывода текущего значения тока фазы «А». Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 124 | УМЗ в корпусе со степенью защиты IP65 со встроенным интерфейсом Ethernet. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 125 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Встроенный интерфейс Bluetooth. |
| 131 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. |
| 132 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Без интерфейса IRDA. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. Четыре дискретных входа с возможностью задания выполняемой функции. Встроенный интерфейс Bluetooth. |
| 133 | УМЗ в корпусе со степенью защиты IP65 со встроенным одноканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. Функции «П» недоступны для заказа в этом исполнении. |
| 134 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным одноканальным интерфейсом RS-485. Разъем USB на передней панели с поддержкой стандартных USB-накопителей для сохранения журналов, уставок, регистраций и т.д. Четыре дополнительных токовых входа 4-20 мА. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 145 | УМЗ в корпусе со степенью защиты IP65 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным интерфейсом RS-485. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 149 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным интерфейсом Ethernet. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 154 | УМЗ в корпусе со степенью защиты IP30 с OLED индикатором и кнопками на лицевой панели, со встроенным интерфейсом Ethernet, 8 дискретных входов. Вход питания отдельный от цепи измерения напряжения. Дополнительный вход контроля температуры электродвигателя с помощью встроенных в обмотку PTC-термисторов. Включение электродвигателя при помощи реле "КЛЮЧ". Дополнительное реле сигнализации. Функции «П» недоступны для заказа. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 157 | УМЗ в корпусе со степенью защиты IP30 с OLED индикатором и кнопками на лицевой панели, со встроенным одноканальным интерфейсом RS-485. Разъем интерфейса USB на передней панели. Встроенный выход 4-20 мА на который выводится измеренный ток фазы A. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 159 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели. Встроенный интерфейс Bluetooth. Без интерфейса IRDA. |
| 164 | УМЗ в корпусе со степенью защиты IP30 с OLED дисплеем и кнопками на передней панели и встроенным двухканальным интерфейсом RS-485. Встроенный интерфейс Bluetooth. Вход питания устройства отдельный от цепи измерения напряжения. Функции «П» недоступны для заказа в этом исполнении. Без интерфейса IRDA. |
Для считывания данных, управления и настройки устройств УМЗ со встроенным интерфейсом Bluetooth может применяться мобильное устройство под управлением операционной системы Android версии 4.4 и выше.
При заказе полнофункциональных устройств УМЗ просим указывать модификацию устройства, номинал и номер исполнения.
В случае необходимости изготовления неуказанных в таблицах исполнений устройств УМЗ с другими комбинациями интерфейсов, дополнительных входов/выходов необходимо проконсультироваться у специалистов ООО ПО «Дион».
