Устройство УМЗ-П IP65 (исп. 1)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 220/380 В.

Устройство УМЗ-П IP65 (исп. 1) изготавливается нескольких модификаций и номиналов, отличающихся друг от друга набором функций и рабочим диапазоном фазных токов.

Условное обозначение устройства: УМЗ-X-Y IP65 (исп. 1), где X – модификация устройства, Y – номинал устройства.

Номинал устройства УМЗ-П рекомендуем выбирать согласно таблице:

Номинал устройства Рабочий диапазон фазных токов, А Рекомендуемые электроустановки по мощности (номинальное напряжение 380 В), кВт Диапазон контролируемых фазных токов, А Разрешение, А
УМЗ-П-10 1..10 0,3..3,2 0,15..75 0,05
УМЗ-П-50 5..50 2,2..22 0,7..375 0,1
УМЗ-П-250 25..250 11..110 4..1875 1
УМЗ-П-1250 125..1250 64..640 16..9375 5

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы вышеуказанного диапазона на 20%.

Модификацию устройства УМЗ-П рекомендуем выбирать в зависимости от необходимых дополнительных функций согласно таблице:

Модификация устройства Дополнительные функции
Учет энергопотребления и мощности Автономная регистрация измерений
УМЗ-П - -
УМЗ-ПЭ + -
УМЗ-ПР - +
УМЗ-ПЭР + +


Основные виды защит:

1)Трехуровневая максимальная токовая защита, как во время работы, так и во время запуска электроустановки. Реализован алгоритм защиты по обратной квадратичной зависимости времени защитного отключения от действующего значения тока.

2)Защита от токов короткого замыкания.

3)Минимальная токовая защита.

4)Защита от замыканий на землю во время работы электроустановки (защита по току нулевой последовательности).

5)Защита от несимметрии тока в фазах и от обрыва фазы.

6)Защита от снижения, повышения и дисбаланса напряжения питания при работающей электроустановке

7)Предпусковой контроль снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня.

8)Контроль напряжения (снижение, повышение, дисбаланс, чередования фаз) перед запуском электроустановки.

9)Защита по минимальной и максимальной активной мощности (для модификаций устройств с буквой «Э» в наименовании).

10)Диагностика неисправности исполнительного контактора, магнитного пускателя или автоматического выключателя, в цепь которого включены контакты управляющего реле УМЗ-П («Ключ»).



Кроме того во всех модификациях устройств УМЗ-П (исп.1):

1.Автоматический повторный пуск электроустановки с регулируемой задержкой, путем кратковременного замыкания (0,5 с) контактной пары «ВХ2», подключаемой параллельно кнопке «ПУСК», как после токовой аварии, так и после аварии напряжения питания электроустановки. Причем возможно включение функции мгновенного автоматического повторного пуска сразу после восстановления питания в случае кратковременных (не более 0,5 с) перерывов электроснабжения.

2. Включение электроустановки с помощью пульта ПУ-У (ПУ-У/SD) либо через сервисную программу с ПК, путем кратковременного замыкания (0,5 с) контактной пары «ВХ2», подключаемой параллельно кнопке «ПУСК». Устройство позволяет осуществлять два вида дистанционных запусков электроустановки: немедленный пуск и пуск с подачей предупредительной сигнализации с регистрацией соответствующего события в журналах.

3.Энергонезависимый журнал до 32 последних аварийных записей. Каждая запись журнала содержит: дату и время, вид аварии, действующие значения токов, значения напряжений фаз в момент аварийного отключения, графики токов и напряжений до аварии (20 секунд с шагом 0,5 с и 1 секунда с шагом 0,02 с). Для аварий по токам КЗ дополнительно – графики мгновенных значений до 0,3 сек до аварии и 0,04 сек после (с шагом 1 мс)

4.Энергонезависимый журнал событий до 500 записей. В журнале событий фиксируются: все виды аварий; включение и выключение питания устройства; запуск, остановка, выход на режим электроустановки; пропадание и перерывы питания во время работы электроустановки; снижение сопротивления изоляции обмоток электродвигателя относительно корпуса ниже допустимого уровня; включение и выключение блокировок и т.д.

5. Энергонезависимый служебный журнал до 200 записей. В служебном журнале фиксируются: дата и время изменения уставок устройства с указанием старого и нового значений, выполненные команды (пуск, пуск с задержкой, стоп, сброс аварии или блокировки и др.). Данный журнал не может быть очищен пользователем.

6. Возможность подключения для настройки и управления к персональному компьютеру, контроллерам и серверам АСУ ТП при помощи адаптеров IRDA USB, IRDA RS-485 или IRDA Ethernet.

7. Возможность обновления встроенного программного обеспечения устройства УМЗ при подключении к ПК.

8.Возможность ограничения  количества пусков в течение одного часа и времени между повторными пусками.

9.Автоматическая проверка корректности задания уставок и возможность восстановить настройки уставок «по умолчанию». Возможность по желанию включить или выключить отдельные защиты.

10. Измерение токов электродвигателя с относительной погрешностью измерения в рабочем диапазоне не более 5%.

11.Измерение переменного действующего напряжения питания двигателя по трём фазам в диапазоне 50 - 480 В с абсолютной погрешностью измерения не более 5 В.

12. Управляющее реле устройства УМЗ коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В, кратковременно – до 16 А.

13. Встроенный дополнительный выход сигнального контакта «СИГ» может быть использован для сигнализации об аварийной ситуации и/или блокировки, а также для управления независимым расцепителем. Выход коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В или цепь постоянного тока от 0 до 3 А при напряжении до 48 В.

14.Энергонезависимый счетчик наработки электроустановки (моторесурса).

15.Питание устройства может осуществляться от трехфазного источника переменного тока напряжением (фазное/линейное) 230/400 В промышленной частоты 50 Гц, либо от однофазного источника переменного тока напряжением 230 В промышленной частоты 50 Гц, либо от сети постоянного тока от 180 до 600 В. При трехфазном питании линейное напряжение должно быть не более 440 В. При однофазном питании напряжение не должно выходить за границы диапазона от 180 до 440 В.

16.Возможность установки прибора на крепление под винт или DIN-рейку.

17. Настройка уставок и управление устройством осуществляется при помощи пульта управления ПУ-У (ПУ-У/SD) или сервисной программы Протэк. Для считывания информации без возможности корректировки уставок применяется пульт индикации ПИ-У.

18. При помощи пульта управления ПУ-У/SD возможно сохранить на SD-карту текущее состояние устройства, журнал событий, журнал аварий, графики предаварийных токов и напряжений, а также текущие уставки. Просмотр сохраненной информации с SD-карты памяти возможен в сервисной программе Протэк на ПК. Уставки возможно загрузить в устройство с SD-карты.

19.Степень защиты, обеспечиваемая корпусом устройства, по ГОСТ 14254-96 соответствует IP 65.

20. По устойчивости к климатическим воздействиям устройство УМЗ относится к категории УХЛ 3 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +65 °С, в условиях относительной влажности до 95% при +25°С

21. Гарантийный срок эксплуатации - 36 месяцев.



Длина кабеля от устройства до датчиков тока – 1000 ± 50 мм.

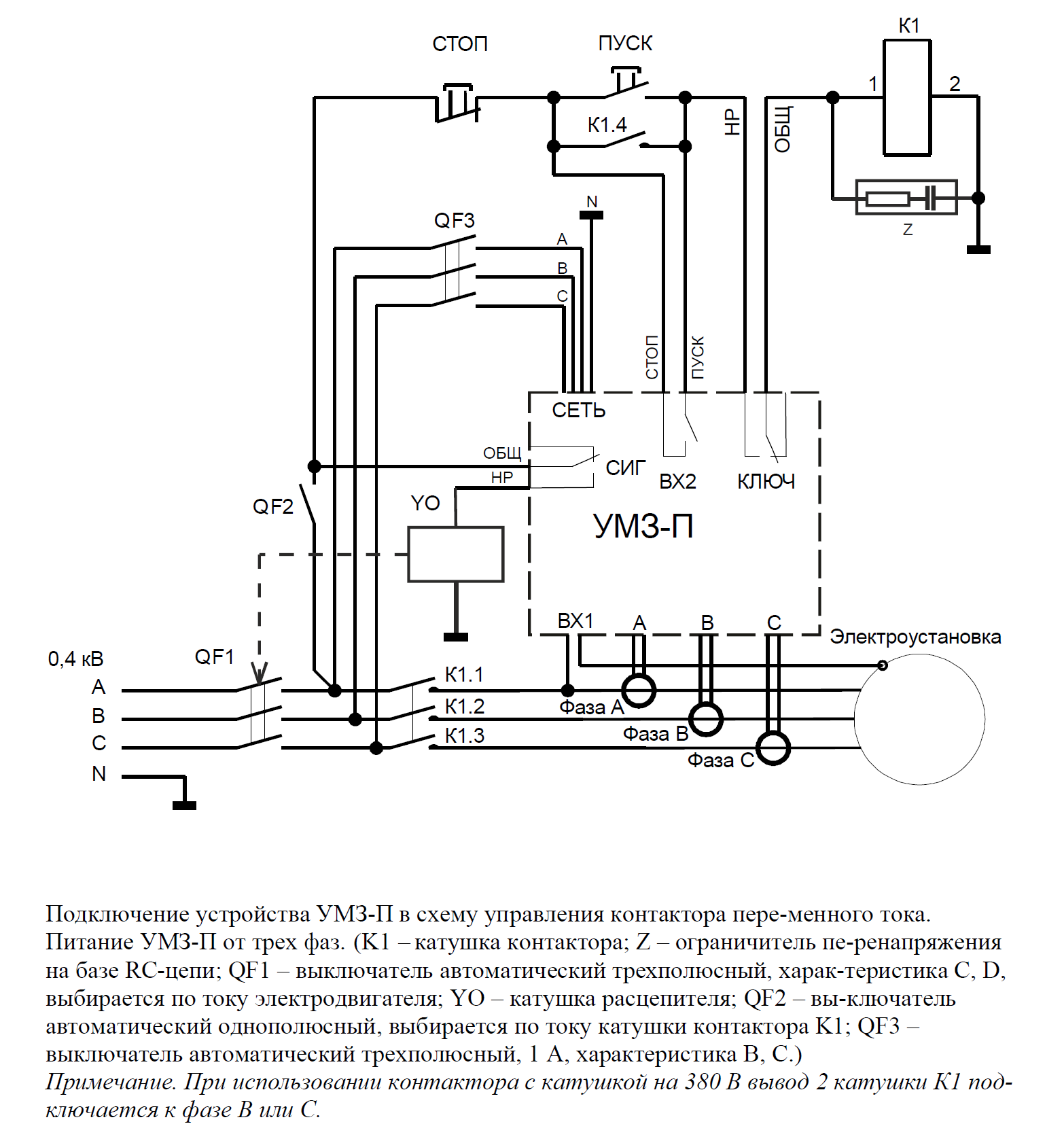

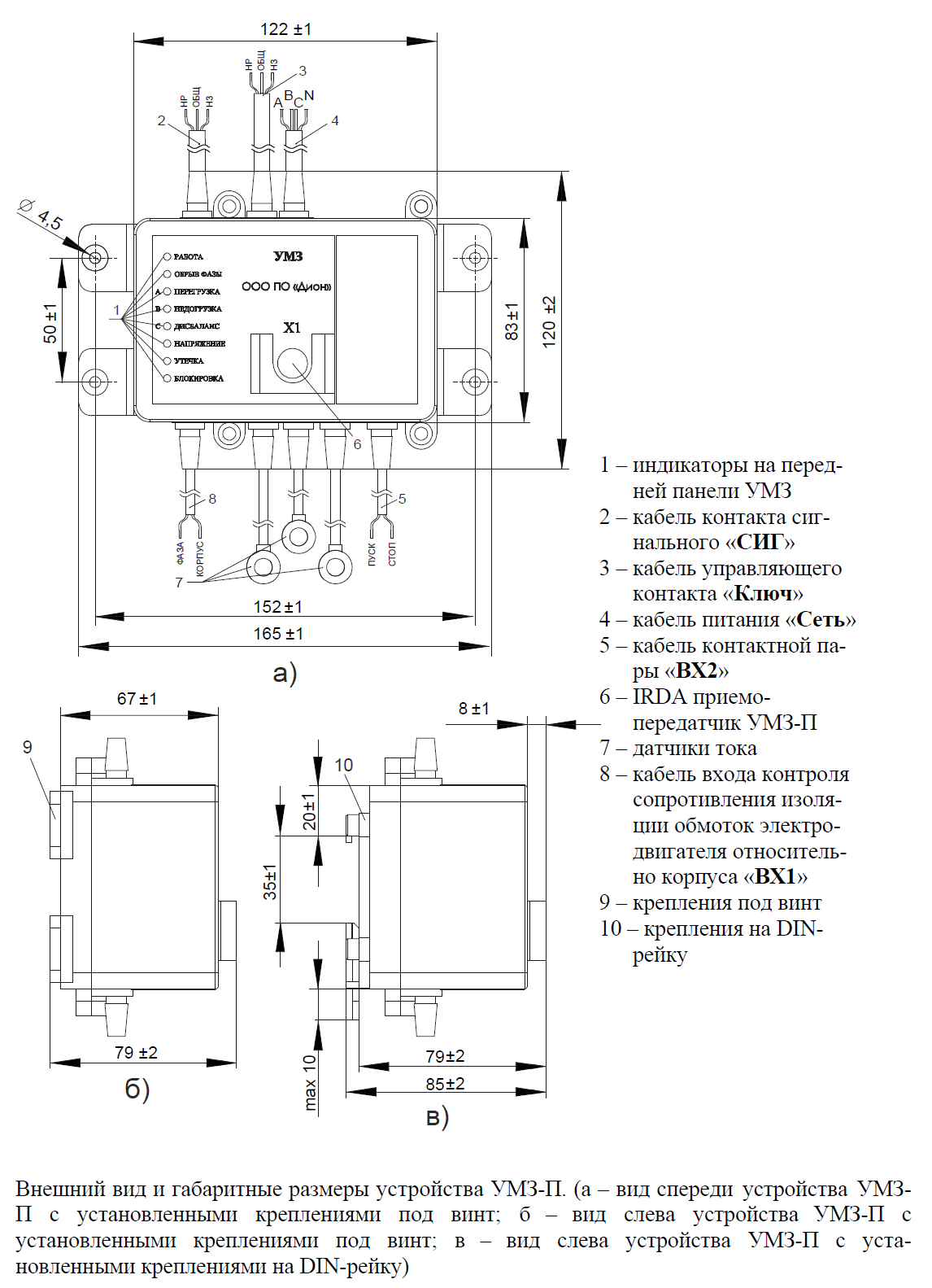

Габаритные размеры корпуса устройства не более 120 х 83 х 57 мм.

Номинал устройства Внутренний диаметр датчиков, мм Масса (не более), кг
УМЗ-П-10 9 0,8
УМЗ-П-50 24 0,9
УМЗ-П-250 42 1,1
УМЗ-П-1250 65 1,7

По индивидуальному спецзаказу возможно увеличение длины проводов, диаметров датчиков, а также оборудование дополнительными разъёмными соединениями.

Более подробную информацию об устройстве и его технических характеристиках можно получить из паспорта устройства.



При подключении полнофункциональных устройств УМЗ к ПК с помощью бесплатной «Сервисной программы Протэк» обеспечивается:

1.Мониторинг состояния до 247 устройств, подключенных к ПК (остановлен, блокировка, авария, работа, запуск).

2.Удобная настройка и управление устройством: сброс блокировки, сброс статистики, включение/выключение ручной блокировки, задание начального значения наработки электроустановки.

3.Импорт и экспорт уставок с возможностью создания модели устройства.

4.Просмотр графиков кривых обратно-квадратической токовременной характеристики защитного отключения УМЗ по максимальной токовой защите во время работы и во время запуска, а также защиты по минимальному току, формируемых на основе заданных уставок.

5.Просмотр энергонезависимого журнала событий хранящегося в каждом устройстве, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel).

6.Просмотр энергонезависимого журнала аварий, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel). Просмотр графиков токов и напряжений перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранение их в графическом или текстовом формате.

7.Просмотр на ПК графиков действующих значений токов и напряжений фаз в реальном режиме времени (до 24 часов) с возможностью произвольного масштабирования. Сохранение их в графическом, табличном или текстовом формате, либо в специальном оптимизированном формате.

8.Ограничение и контроль доступа к управлению и настройке устройством УМЗ.

9. Возможность обновления встроенного программного обеспечения устройства.

10.Дистанционное включение электроустановки путем кратковременного замыкания (0,5 с) контактной пары «ВХ2», подключаемой параллельно кнопке «ПУСК».



Дополнительная функция учета энергопотребления и мощности (буква «Э» в наименовании) позволяет:

1.Измерять текущие значения полной, активных, реактивной мощностей потребляемых электроустановкой и коэффициентов мощности, вести некоммерческий учет энергопотребления электроустановки в кВт*ч.

2. Выполнять  защитные отключения по минимальной и максимальной активной мощности.

3.Просматривать графики действующих значений текущих полной, активной и реактивной мощностей потребляемых электроустановкой в реальном режиме времени (до 24 часов), с возможностью произвольного масштабирования, сохранять их  в различных форматах (в том числе таблиц Microsoft Excel).

4.Просматривать графиков полной и активной мощностей перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранять их в графическом или текстовом форматах (в том числе таблиц Microsoft Excel).

5. Осуществлять накопление в энергонезависимой памяти устройства статистики по энергопотреблению за заданные периоды времени продолжительностью до двух месяцев. Просмотр накопленной статистики возможен с помощью сервисной программы на ПК.



Дополнительная функция автономной регистрации измерений (буква «Р» в наименовании) позволяет:

1.Осуществлять автономную регистрацию в энергонезависимой памяти устройства действующих значений текущих фазных токов и фазных/линейных напряжений, действующих значений тока нулевой последовательности, а в УМЗ-ПЭР еще и текущих полной, активных и реактивной мощностей электроустановки, коэффициентов мощности с возможностью выбора шага регистрации (при шаге 1 секунда длительность регистрации токов и напряжений фаз до 30 часов, а при шаге 10 секунд – до 300 часов и т.д.). Возможен произвольный выбор регистрируемых параметров.

2.Осуществлять просмотр сохраненных регистраций в виде графиков с возможностью произвольного масштабирования, сохранять их в различных форматах (в том числе таблиц Microsoft Excel).



Для считывания данных, управления и настройки УМЗ-П через стандартный инфракрасный порт IRDA используется пульт или адаптер.

Наименование Описание
Пульт ПУ-У Обеспечивает считывание данных и регулировку уставок
Пульт ПИ-У Обеспечивает только считывание данных
Пульт ПУ-У/SD Обеспечивает считывание данных и регулировку уставок, позволяет сохранять данные на SD карту памяти
Кабель IRDA Дополнительный кабель для подключения пульта к УМЗ
Кабель IRDA/SD Высокоскоростной дополнительный кабель для подключения пульта к УМЗ-П
Адаптер IRDA USB Инфракрасный порт для связи с компьютером (ПК)
Адаптер IRDA RS-485 Для подключения к сети с интерфейсом RS-485 либо к компьютеру по интерфейсу RS-485
Адаптер IRDA Ethernet Для подключения к сети с интерфейсом Ethernet либо к компьютеру по интерфейсу Ethernet


Устройство мониторинга и защиты УМЗ-П IP65 (исп. 1) изготавливается по ТУ−3425−001−59685252−2012.


Степень защиты, обеспечиваемая корпусом устройства УМЗ-П, по ГОСТ 14254−96 соответствует IP 65.


Управляющее реле устройства УМЗ-П коммутирует электрическую цепь переменного тока до 6 А при напряжении до 420 В.


Гарантийный срок эксплуатации - 36 месяцев со дня продажи.
