Устройство УМЗ IP65 (исп. 9)

Устройство предназначено для выполнения функций релейной защиты, автоматики, управления и мониторинга электродвигателей и других электроустановок в трехфазных цепях переменного тока промышленной частоты 50 Гц напряжением 230/400 В.

Устройство УМЗ IP65 (исп. 9) изготавливается нескольких модификаций и номиналов, отличающихся друг от друга набором функций и рабочим диапазоном фазных токов.

Условное обозначение устройства: УМЗ-X-N IP65 (исп. 9), где Х – модификация устройства (обозначение может отсутствовать), N – номинал устройства.

Номинал устройства УМЗ рекомендуем выбирать согласно таблице:

Устройство необходимо выбирать так, чтобы величина пускового тока электродвигателя не превышала диапазон контролируемых токов. В случае использования защиты от токов короткого замыкания величина пускового тока должна быть менее верхней границы диапазона контролируемых токов на 20%.

Модификацию устройства УМЗ рекомендуем выбирать в зависимости от необходимых дополнительных функций согласно таблице:

Основные виды защит:

1)Трехуровневая максимальная токовая защита, как во время работы, так и во время запуска электроустановки. Реализована возможность переключения МТЗ в пороговый режим либо на защиту по обратной квадратичной зависимости времени отключения от действующего значения тока.

2)Защита от токов короткого замыкания.

3)Минимальная токовая защита.

4)Защита от замыканий на землю во время работы электроустановки (защита по току нулевой последовательности).

5)Защита от несимметрии тока в фазах и от обрыва фазы.

6)Защита по напряжению питания (снижение, повышение, дисбаланс, чередование фаз) при работающей электроустановке.

7)Предпусковой контроль снижения сопротивления изоляции обмоток электродвигателя относительно корпуса («земли») ниже допустимого уровня.

8)Контроль напряжения (снижение, повышение, дисбаланс, чередования фаз) перед запуском электроустановки.

9)Защита по минимальной и максимальной активной мощности (для модификаций устройств с буквой «Э» в наименовании).

Кроме того во всех модификациях устройств УМЗ IP65 (исп. 9):

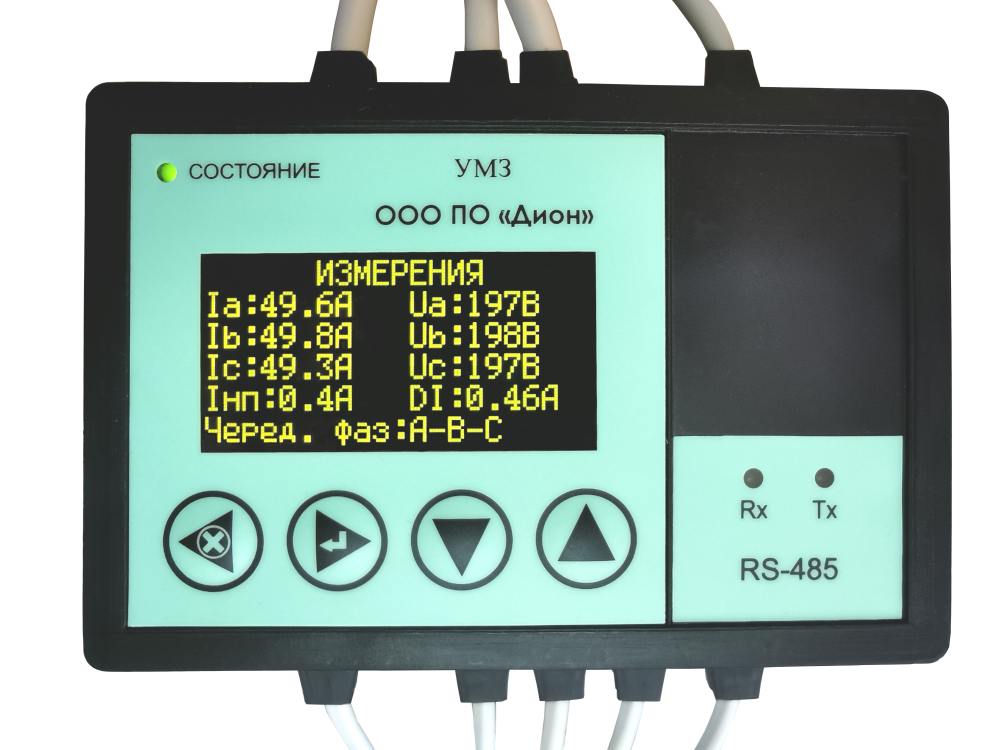

1.OLED дисплей и кнопки управления на передней панели устройства позволяющие настраивать устройство без использования дополнительного пульта управления. Для защиты настроек от несанкционированного доступа может применяться защита паролем.

2.Энергонезависимый журнал до 32 последних аварийных записей. Каждая запись журнала содержит: дату и время, вид аварии, действующие значения токов, значения напряжений фаз в момент аварийного отключения, графики токов и напряжений до аварии (20 секунд с шагом 0,5 с и 1 секунда с шагом 0,02 с). Для аварий по токам КЗ дополнительно – графики мгновенных значений до 0,3 сек до аварии и 0,04 сек после (с шагом 1 мс)

3.Энергонезависимый журнал событий до 500 записей. В журнале событий фиксируются: все виды аварий; включение и выключение питания устройства; запуск, остановка, выход на режим электроустановки; пропадание и перерывы питания во время работы электроустановки; снижение сопротивления изоляции обмоток электродвигателя относительно корпуса ниже допустимого уровня; включение и выключение блокировок и т.д.

4. Энергонезависимый служебный журнал до 200 записей. В служебном журнале фиксируются: дата и время изменения уставок устройства с указанием старого и нового значений, выполненные команды (пуск, пуск с задержкой, стоп, сброс аварии или блокировки и др.). Данный журнал не может быть очищен пользователем.

5. Возможность подключения для настройки и управления к персональному компьютеру, контроллерам и серверам АСУ ТП при помощи встроенного одного канального интерфейса RS-485.

6. Возможность обновления встроенного программного обеспечения устройства УМЗ при подключении к ПК.

7.Возможность ограничения  количества пусков в течение одного часа и времени между повторными пусками.

8.Автоматическая проверка корректности задания уставок и возможность восстановить настройки уставок «по умолчанию». Возможность по желанию включить или выключить отдельные защиты.

9. Измерение токов электродвигателя с относительной погрешностью измерения в рабочем диапазоне не более 5%.

10.Измерение переменного действующего напряжения питания двигателя по трём фазам в диапазоне 50 - 480 В с абсолютной погрешностью измерения не более 5 В. Измерение линейных напряжений при подключении к сети с изолированной нейтралью.

11. Управляющее реле устройства УМЗ коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В, кратковременно – до 16 А.

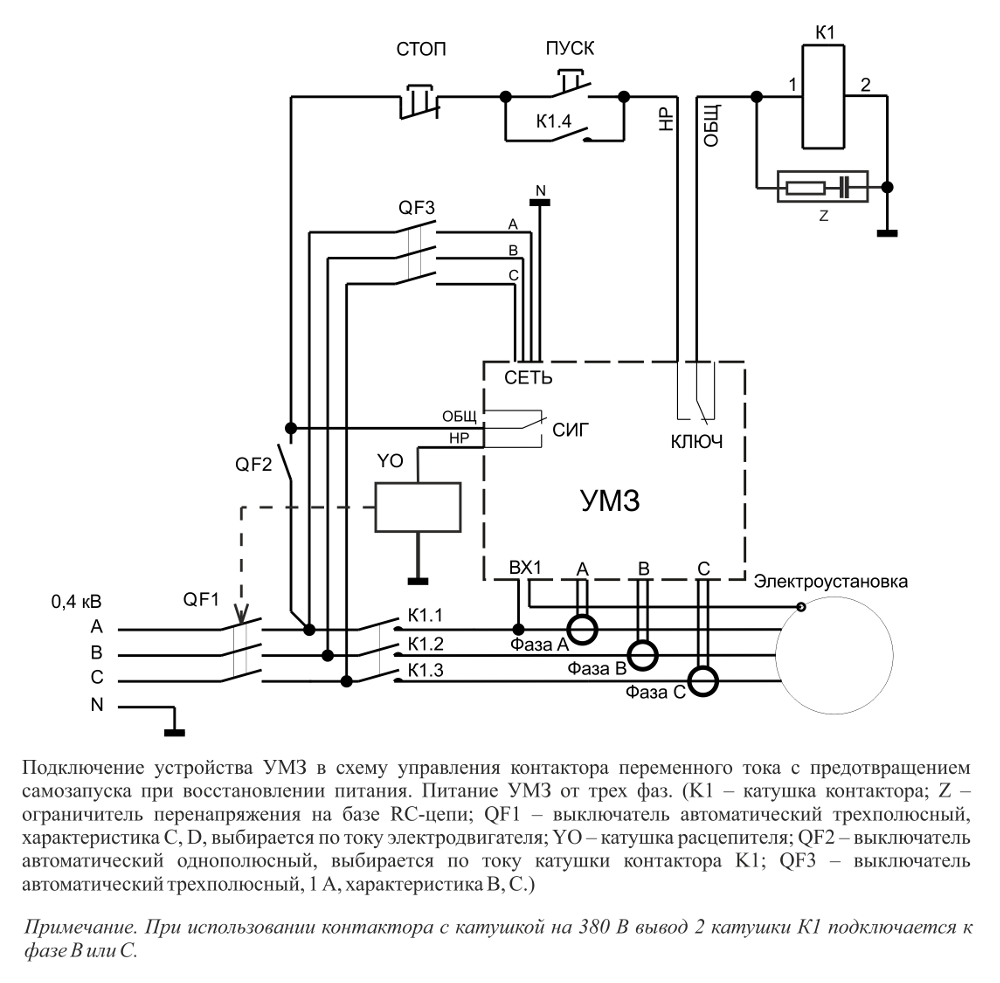

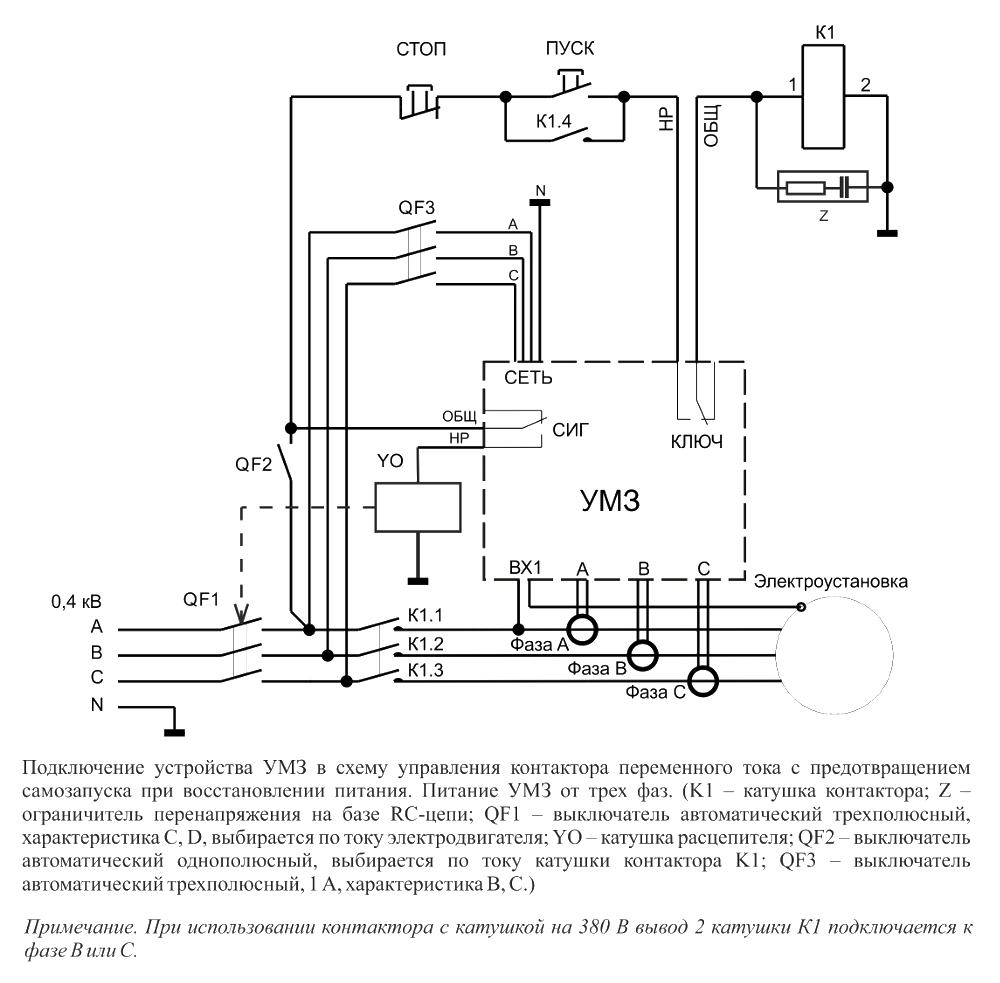

12. Встроенный дополнительный выход сигнального контакта «СИГ» может быть использован для сигнализации об аварийной ситуации и/или блокировки, а также для управления независимым расцепителем. Выход коммутирует электрическую цепь переменного тока от 0 до 6 А при напряжении до 420 В или цепь постоянного тока от 0 до 3 А при напряжении до 48 В.

13.Энергонезависимый счетчик наработки электроустановки (моторесурса).

14.Питание устройства может осуществляться от трехфазного источника переменного тока напряжением (фазное/линейное) 230/400 В промышленной частоты 50 Гц, либо от однофазного источника переменного тока напряжением 230 В промышленной частоты 50 Гц, либо от сети постоянного тока от 180 до 600 В. При трехфазном питании линейное напряжение должно быть не более 440 В. При однофазном питании напряжение не должно выходить за границы диапазона от 180 до 440 В.

15.Возможность установки прибора на крепление под винт или DIN-рейку.

16.Степень защиты, обеспечиваемая корпусом устройства, по ГОСТ 14254-2015 соответствует IP65.

17. По устойчивости к климатическим воздействиям устройство УМЗ относится к категории УХЛ 3.1 по ГОСТ 15150-69 и предназначено для работы при температуре окружающей среды от -40 до +65 °С, в условиях относительной влажности до 95% при +25°С

18. Гарантийный срок эксплуатации - 36 месяцев.

Длина кабеля от устройства до датчиков тока – 1000 ± 50 мм.

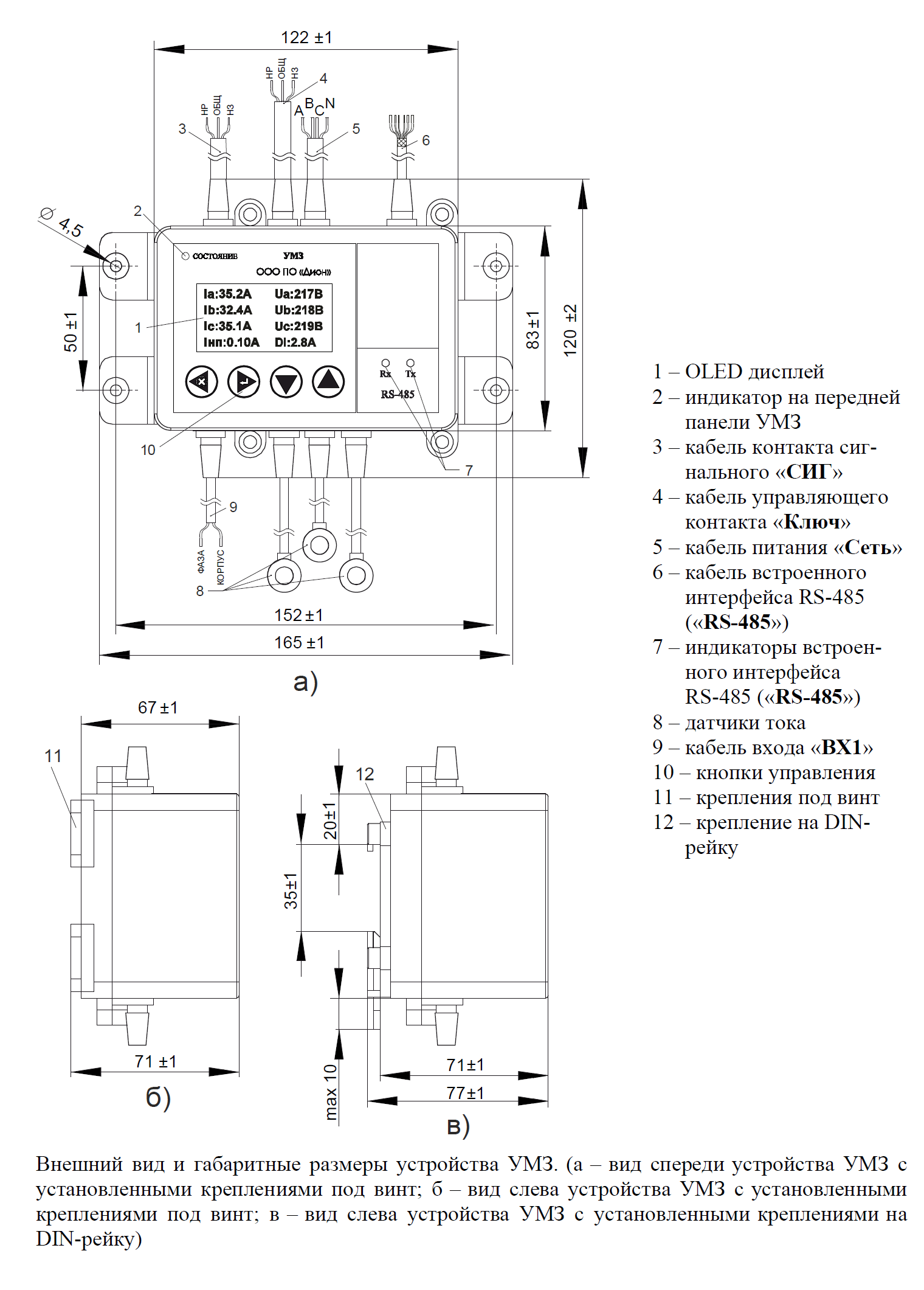

Габаритные размеры корпуса устройства не более 123 х 122 х 68 мм, габаритные размеры корпуса с установленными креплениями под винт не более 166 х 122 х 72 мм, габаритные размеры корпуса с установленными креплениями на DIN-рейку не более 123 х 122 х 78 мм.

По индивидуальному спецзаказу возможно увеличение длины проводов, диаметров датчиков, а также оборудование дополнительными разъёмными соединениями.

Более подробную информацию об устройстве и его технических характеристиках можно получить из технического описания на устройство.

При подключении полнофункциональных устройств УМЗ к ПК с помощью бесплатной «Сервисной программы Протэк» обеспечивается:

1.Мониторинг состояния до 247 устройств, подключенных к ПК (остановлен, блокировка, авария, работа, запуск).

2.Удобная настройка и управление устройством: сброс блокировки, сброс статистики, включение/выключение ручной блокировки, задание начального значения наработки электроустановки.

3.Импорт и экспорт уставок с возможностью создания модели устройства.

4.Просмотр графиков кривых обратно-квадратической токовременной характеристики защитного отключения УМЗ по максимальной токовой защите во время работы и во время запуска, а также защиты по минимальному току, формируемых на основе заданных уставок.

5.Просмотр энергонезависимого журнала событий хранящегося в каждом устройстве, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel).

6.Просмотр энергонезависимого журнала аварий, сохранение его  в различных форматах (в том числе таблиц Microsoft Excel). Просмотр графиков токов и напряжений перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранение их в графическом или текстовом формате.

7.Просмотр на ПК графиков действующих значений токов и напряжений фаз в реальном режиме времени (до 24 часов) с возможностью произвольного масштабирования. Сохранение их в графическом, табличном или текстовом формате, либо в специальном оптимизированном формате.

8.Ограничение и контроль доступа к управлению и настройке устройством УМЗ.

9. Возможность обновления встроенного программного обеспечения устройства.

Используя встроенный интерфейс RS-485 устройства УМЗ возможны различные варианты организации сетей с использованием как проводных, так и беспроводных видов связи. При организации связи по интерфейсу RS-485 используется открытый протокол обмена MODBUS RTU.

Дополнительная функция учета энергопотребления и мощности (буква «Э» в наименовании) позволяет:

1.Измерять текущие значения полной, активных, реактивной мощностей потребляемых электроустановкой и коэффициентов мощности, вести некоммерческий учет энергопотребления электроустановки в кВт*ч.

2. Выполнять  защитные отключения по минимальной и максимальной активной мощности.

3.Просматривать графики действующих значений текущих полной, активной и реактивной мощностей потребляемых электроустановкой в реальном режиме времени (до 24 часов), с возможностью произвольного масштабирования, сохранять их  в различных форматах (в том числе таблиц Microsoft Excel).

4.Просматривать графиков полной и активной мощностей перед каждым аварийным отключением, с возможностью произвольного масштабирования, сохранять их в графическом или текстовом форматах (в том числе таблиц Microsoft Excel).

5. Осуществлять накопление в энергонезависимой памяти устройства статистики по энергопотреблению за заданные периоды времени продолжительностью до двух месяцев. Просмотр накопленной статистики возможен с помощью сервисной программы на ПК.

Дополнительная функция автономной регистрации измерений (буква «Р» в наименовании) позволяет:

1.Осуществлять автономную регистрацию в энергонезависимой памяти устройства действующих значений текущих фазных токов и фазных/линейных напряжений, действующих значений тока нулевой последовательности, а в УМЗ-ЭР еще и текущих полной, активных и реактивной мощностей электроустановки, коэффициентов мощности с возможностью выбора шага регистрации (при шаге 1 секунда длительность регистрации токов и напряжений фаз до 24 часов, а при шаге 10 секунд – до 240 часов и т.д.). Возможен произвольный выбор регистрируемых параметров.

2.Осуществлять просмотр сохраненных регистраций в виде графиков с возможностью произвольного масштабирования, сохранять их в различных форматах (в том числе таблиц Microsoft Excel).
